چرا بعضی خرابی‌های پنهان موبایل با چشم دیده نمی‌شوند؟ (تحلیل ساختاری و الکترونیکی)
خرابی‌های پنهان موبایل : گوشی‌های هوشمند امروزی ساختار فشرده و بسیار حساسی دارند. در این دستگاه‌ها هزاران قطعه میکرومتری در فضایی کوچک کار می‌کنند. گاهی اوقات گوشی بدون هیچ ضربه یا شکستگی ظاهری ناگهان خاموش می‌شود. علاوه بر این، ممکن است دستگاه شارژ خالی کند یا مدام ریستارت شود.
در نتیجه این پرسش برای بسیاری از کاربران ایجاد می‌شود: چرا بعضی خرابی‌های پنهان موبایل با چشم انسان قابل مشاهده نیستند؟
پاسخ این پرسش به نحوه چینش پایه‌ها، طراحی لایه‌های مدار و رفتار الکترونیکی قطعات بازمی‌گردد. در ادامه دلایل فنی این موضوع را با زبانی ساده و دقیق بررسی می‌کنیم.
۱. پایه‌های مخفی در چیپ‌های BGA

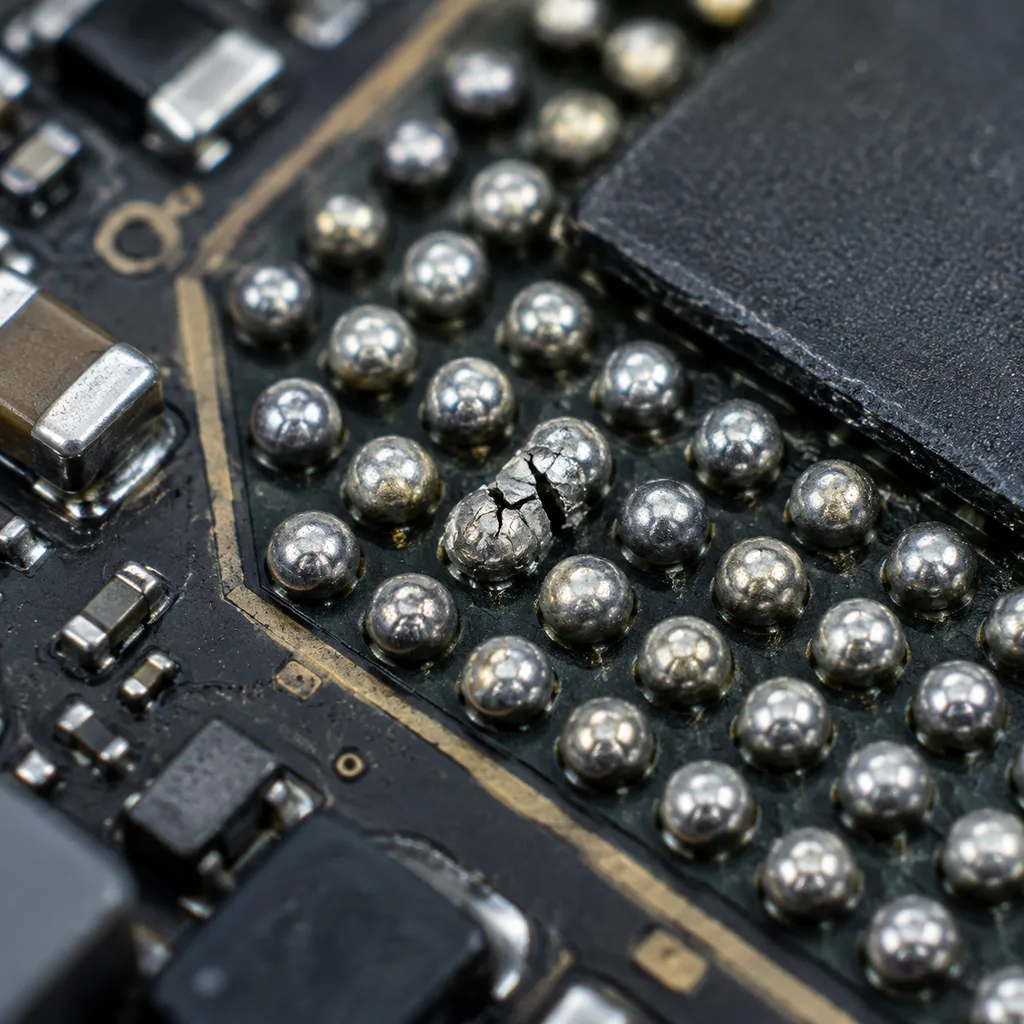

تولیدکنندگان برای پردازنده‌ها و آی‌سی‌های تغذیه از پکیج‌های BGA استفاده می‌کنند. در این نوع طراحی، اتصالات به شکل پایه‌های کناری نیستند؛ بنابراین صدها گوی قلع بسیار کوچک درست در زیر تراشه قرار می‌گیرند. قطر هر کدام از این گوی‌ها کمتر از چند دهم میلی‌متر است.
از سوی دیگر، ضربه‌های ناگهانی یا تغییرات شدید دما باعث ایجاد ترک در این پایه‌ها می‌شوند. در نتیجه، بدنه بیرونی قطعه کاملاً سالم به نظر می‌رسد. با وجود این، اتصال داده یا ولتاژ در زیر تراشه قطع شده است. تکنسین‌ها برای دیدن این ایرادات از میکروسکوپ‌های نوری پیشرفته استفاده می‌کنند.
۲. طراحی بردهای چندلایه (Multi-layer)
مادربردهای مدرن موبایل معمولاً بین ۸ تا ۱۲ لایه فشرده دارند. سازندگان، خطوط ارتباطی و مسیرهای جریان را در میان همین لایه‌ها قرار می‌دهند.
- لایه‌های بیرونی برد کاملاً تمیز و عایق هستند.
- بنابراین قطعی خطوط داخلی از روی سطح بیرونی برد دیده نمی‌شود.
- همچنین ضربه خفیف می‌تواند بدون تغییر شکل ظاهری، لایه‌های داخلی را بشکند.

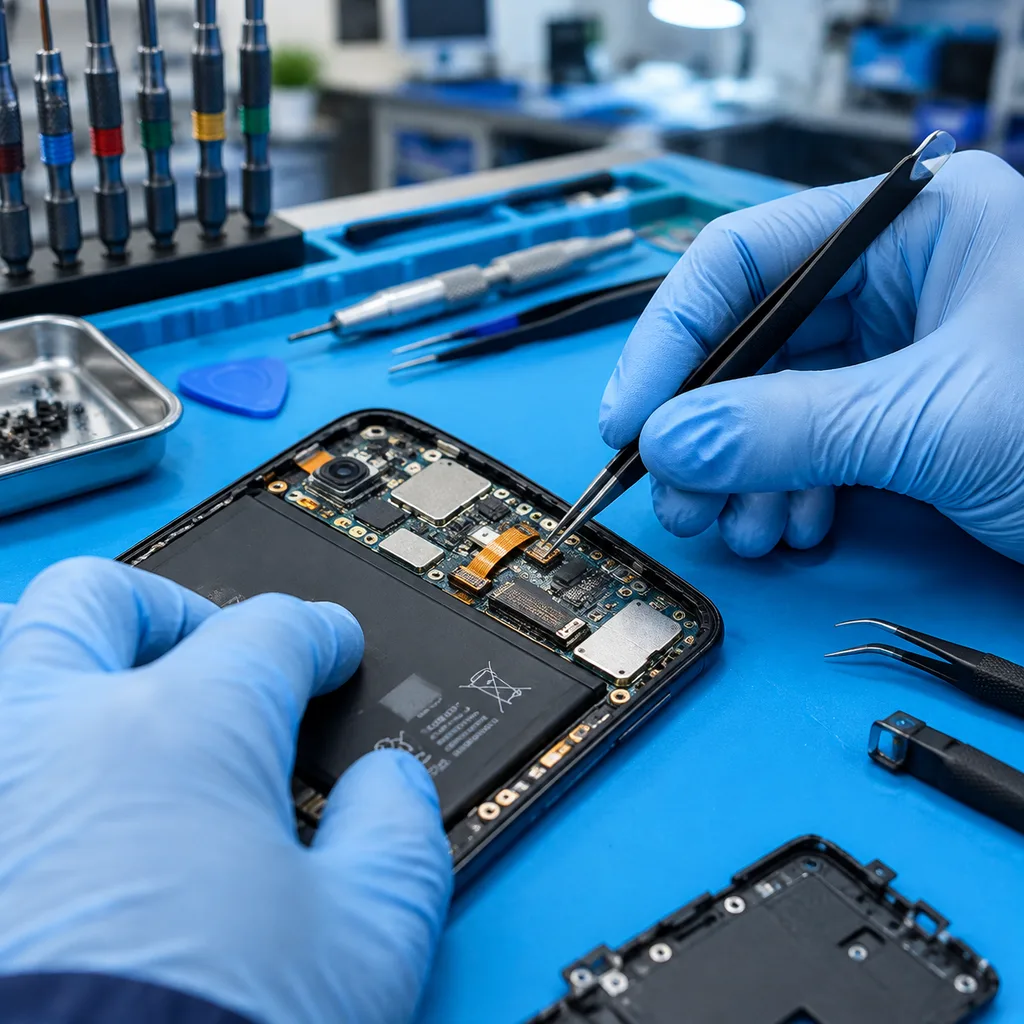

به همین دلیل، کارشناسان در بخش تخصصی تعمیرات سخت‌افزار فریدون‌شاپ ابتدا نقشه‌های شماتیک را بررسی می‌کنند. سپس آنها مسیرهای آسیب‌دیده را از طریق تست ولتاژ و مقاومت مشخص می‌نمایند.
۳. نشتی جریان و آسیب خازن‌های SMD
تمام آسیب‌ها به شکستگی فیزیکی قطعات مربوط نمی‌شوند. در واقع، بسیاری از اختلالات ریشه در رفتار الکتریکی قطعات دارند.
- خازن‌های سرامیکی (MLCC): این خازن‌ها در صورت آسیب‌دیدگی سیاه نمی‌شوند و باد نمی‌کنند. با وجود این، جریان برق را ناخواسته به بدنه منتقل می‌کنند و باعث خالی شدن سریع باتری می‌شوند.
- دیودهای محافظتی: نوسان ولتاژ می‌تواند این قطعات را نیمه‌سوز کند. در نتیجه، گوشی شارژ نمی‌شود یا به کندی شارژ می‌گیرد. بنابراین استفاده از کابل و آداپتور شارژ اورجینال نقش مهمی در جلوگیری از این خرابی‌ها دارد.

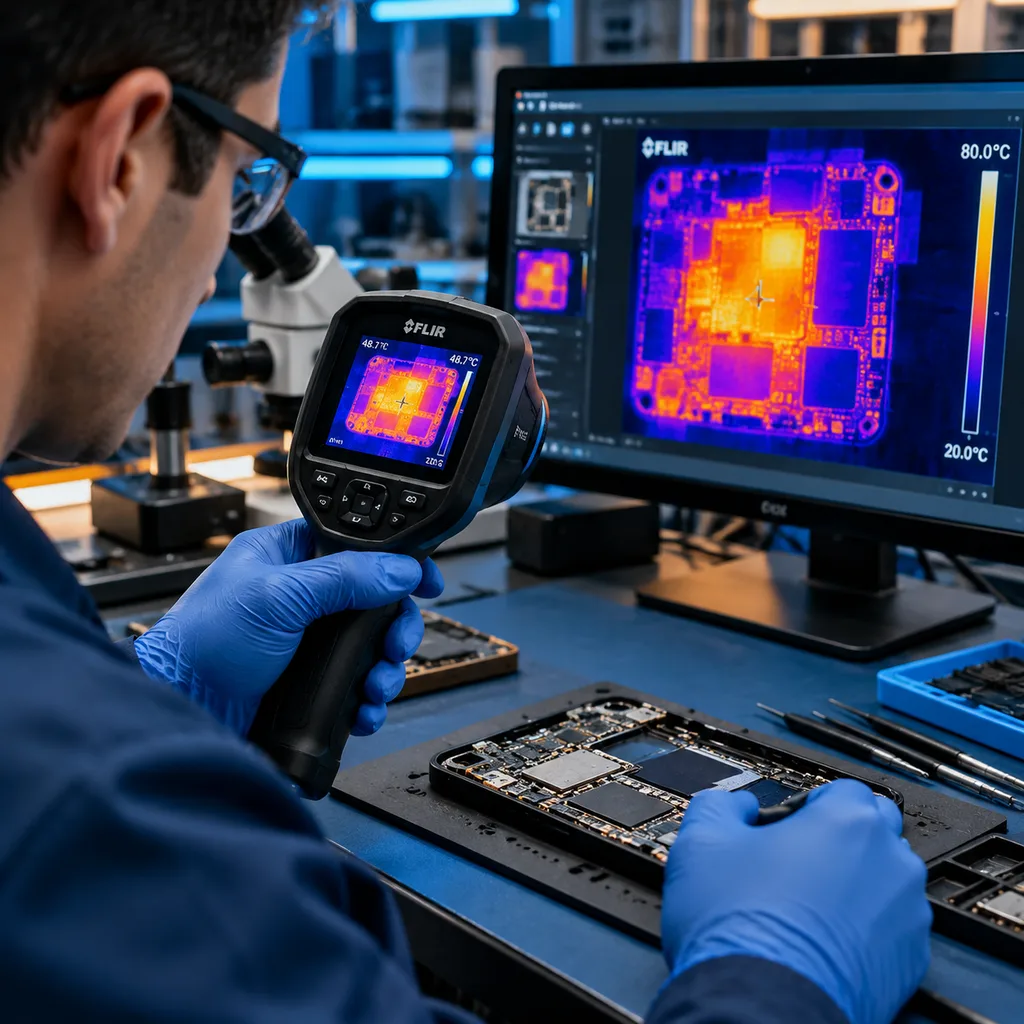

تکنسین‌ها برای شناسایی این نشتی‌ها از دوربین‌های حرارتی فروسرخ (FLIR) استفاده می‌کنند؛ زیرا قطعه دارای نشتی حرارت بیشتری از خود تولید می‌کند.
۴. رسوب و اکسیداسیون میکروسکوپی – خرابی‌های پنهان موبایل
نفوذ مقدار بسیار کمی رطوبت می‌تواند باعث ایجاد رسوب شود. این رسوبات در فواصل میلی‌متری میان پایه‌های فلت و سوکت‌ها شکل می‌گیرند.
- در ابتدا کاربر هیچ نشانه ظاهری از ورود آب به گوشی نمی‌بیند.
- سپس جریان باتری باعث واکنش شیمیایی و تولید نمک‌های اکسیدی می‌شود.
- در نتیجه اتصالات حساس مدار ضعیف شده و فرمان‌ها به درستی منتقل نمی‌شوند.
طبق استانداردهای بین‌المللی JEDEC Standards، شست‌وشوی اصولی با حلال‌های خالص تنها راه حذف این رسوبات مخفی به شمار می‌آید.
۵. مقایسه روش‌های تشخیص سنتی و ابزارهای تخصصی
جدول زیر نشان می‌دهد چرا معاینه ظاهری کافی نیست و ابزارهای مهندسی چگونه نقایص پنهان را کشف می‌کنند
| نوع خرابی | دلیل عدم مشاهده با چشم | نشانه عملکردی در دستگاه | روش کشف در آزمایشگاه |
|---|---|---|---|
| ترک قلع پردازنده (BGA) | پایه‌ها در زیر بدنه سیلیکونی تراشه پنهان هستند. | ریستارت مداوم یا از کار افتادن تصویر | لوپ نوری با بزرگ‌نمایی بالا و تست مقاومت اهمی |
| نشتی خازن مسیر تغذیه | قطعه هیچ تغییر رنگ یا دوده ظاهری ندارد. | داغ شدن گوشی و تخلیه غیرعادی شارژ | دوربین حرارتی مادون قرمز و منبع تغذیه دقیق |
| قطعی لایه‌های داخلی برد | مسیرهای مسی درون بافت چندلایه برد دفن شده‌اند. | روشن نشدن گوشی یا عدم دریافت سیگنال آنتن | بررسی شماتیک، دیود تست و ولتاژگیری ترتیبی |
| سولفاته زیر سوکت‌ها | رسوب در زیر کانکتورهای بسیار فشرده ایجاد می‌شود. | کار نکردن لمس یا قطع و وصل شدن شارژ | شست‌وشوی اولتراسونیک و الکل ایزوپروپیل |
نکات کاربردی برای پیشگیری از آسیب‌های پنهان
برای اینکه گوشی شما دچار این قبیل آسیب‌های نامرئی نشود، رعایت چند نکته ضروری است:
- استفاده از قاب‌های ضدضربه: قاب مناسب شوک ضربه را جذب می‌کند. در نتیجه مانع انتقال نیرو به پایه‌های قلع BGA می‌شود.
- پرهیز از محیط‌های مرطوب: هرگز گوشی را در حمام یا سونا نبرید؛ زیرا بخار آب از درگاه‌ها عبور می‌کند و رسوب پنهان می‌سازد.
- بررسی رفتار گوشی: در صورت مشاهده گرمای غیرعادی یا کندی ناگهانی، فوراً عیب‌یابی سخت‌افزاری را آغاز کنید. همچنین برای بررسی روش‌های عیب‌یابی نرم‌افزاری میتوانید مستندات پشتیبانی Apple Support Diagnostic Guides را مطالعه کنید.
پرسش‌های متداول (FAQ) درباره خرابی‌های پنهان موبایل
۱. آیا با فلش کردن گوشی، خرابی‌های پنهان برد حل می‌شوند؟
خیر، زیرا این مشکلات ریشه فیزیکی و سخت‌افزاری دارند. در نتیجه تغییر نرم‌افزار نمی‌تواند مسیرهای قطع‌شده یا لحیم‌سردی را تعمیر کند.
۲. چرا گوشی آب‌خورده بعد از چند روز ناگهان خاموش می‌شود؟
رطوبت نفوذکرده در مجاورت ولتاژ باتری به تدریج لایه‌های فلزی را اکسید می‌کند. بنابراین پس از گذشت چند روز، اتصالات به کلی قطع می‌شوند.
۳. چگونه می‌توان محل دقیق اتصال کوتاه را بدون آسیب به برد پیدا کرد؟
تعمیرکاران با تزریق ولتاژ مجاز و استفاده هم‌زمان از دوربین‌های حرارتی، نقطه داغ‌شده را بدون آسیب رساندن به سایر بخش‌ها پیدا می‌کنند.
جمع‌بندی – خرابی‌های پنهان موبایل
گوشی‌های هوشمند قطعات بسیار فشرده و میکروسکوپی دارند؛ به همین دلیل بخش زیادی از خرابی‌های پنهان موبایل هرگز با چشم دیده نمی‌شوند. بنابراین بررسی‌های چشمی و سنتی نمی‌توانند دلیل اصلی خاموشی یا خالی شدن باتری را آشکار کنند. در واقع، بهره‌گیری از تجهیزات مدرن مانند اسیلوسکوپ، دوربین‌های حرارتی و میکروسکوپ‌های دقیق، مطمئن‌ترین راه برای تشخیص و نجات این تجهیزات گران‌بها است.
