چرا ضربه به لبه گوشی خطرناک‌تر است؟ کالبدشکافی مکانیک شکست و آسیب‌های برد

ضربه به لبه گوشی : آیا تاکنون تجربه کرده‌اید که گوشی هوشمندتان از ارتفاع یک متری با پشت روی سرامیک بیفتد و هیچ آسیبی نبیند، اما چند روز بعد، یک سقوط کوتاه ۲۰ سانتی‌متری مستقیم روی گوشه یا لبه دستگاه، نمایشگر را سیاه کند یا گوشی را به کما ببرد؟

بسیاری از کاربران این اتفاق را ناشی از «بدشانسی» می‌دانند؛ با این حال، حقیقت ماجرا به قوانین علم فیزیک، مهندسی مواد و دینامیک سازه بازمی‌گردد. در دنیای تعمیرات سخت‌افزار، لبه‌ها و چهار گوشه گوشی «محدوده بحرانی تنش» محسوب می‌شوند. در این تحلیل فنی قصد داریم پرده از راز فیزیک ضربه برداریم و ببینیم که چرا ضربه به لبه گوشی فاجعه‌بارترین سناریو برای گوشی‌های امروزی به حساب می‌آید.

---

۱. فیزیک تمرکز تنش؛ چرا سطح مقطع کوچک فاجعه می‌آفریند؟

برای درک اینکه چرا ضربه به لبه گوشی آسیب‌های عمیق‌تری تولید می‌کند، ابتدا باید فرمول پایه تنش مکانیکی را مرور کنیم:

$$\sigma = \frac{F}{A}$$σ=AF​

در این رابطه، $\sigma$σ بیانگر تنش (توزیع فشار داخلی)، $F$F نیروی حاصل از شتاب ضربه و $A$A مساحت سطح برخورد است.

نخست باید به یاد داشته باشیم که هنگام سقوط گوشی روی سطح صاف (پنل پشتی)، مساحت تماس ($A$A) بسیار وسیع است. بنابراین، نیروی جنبشی در کل سطح پخش می‌شود و فشار در هر میلی‌متر مربع به حداقل می‌رسد. در نقطه مقابل، وقتی لبه باریک یا گوشه شعاع‌دار گوشی به زمین برخورد می‌کند، مساحت تماس ($A$A) گاهی به کمتر از ۲ میلی‌متر مربع کاهش می‌یابد.

در نتیجه این کاهش مساحت، مقدار تنش ($\sigma$σ) به صورت نمایی بالا می‌رود. این نیروی عظیم نقطه‌ای نمی‌تواند روی سطح شناور بماند؛ به همین دلیل، ماده تسلیم می‌شود و موج ضربه با بالاترین دامنه بسامد مستقیماً به عمق شاسی شلیک می‌گردد. آزمایش‌های مرجع جهانی در پایگاه تخصصی iFixit نیز تایید می‌کنند که بیش از ۸۰ درصد شکست‌های ساختاری در سقوط‌ها ناشی از برخورد اولیه زاویه‌دار یا لبه‌ای هستند.

---

۲. رفتار شیشه در لبه‌ها؛ مرز آسیب‌پذیری سرامیک و گوریلاگلس

تولیدکنندگان شیشه‌های محافظ مانند شرکت Corning Gorilla Glass سطح شیشه را تحت فرآیند غوطه‌وری در حمام نمک پتاسیم با دمای بالا قرار می‌دهند. این تبادل یونی لایه‌ای از «تنش پسماند فشاری» در دو سمت صفحه ایجاد می‌کند تا مقاومت در برابر خط و خش افزایش یابد.

با وجود این پیشرفت، لبه‌های شیشه شرایط کاملاً متفاوتی دارند:

• شکست مرزی در لبه‌های تراش‌خورده: در شیشه‌های 2.5D و Curved، لبه‌ها توسط مته‌های الماسه CNC پرداخت نهایی می‌شوند. این فرآیند ساخت، میکروترک‌های میکروسکوپی روی لبه شیشه بر جای می‌گذارد.
• آزادسازی آنی انرژی کرنش: طبق تئوری شکست گریفیت (Griffith’s criterion)، هرگاه تنش به نوک یک میکروترک در مرز ماده برسد، ترک بدون مقاومت با سرعت صوت در شیشه گسترش می‌یابد. به همین دلیل، برخورد لبه شیشه حتی به یک مانع چوبی کوچک بلافاصله منجر به الگوی شکست تارعنکبوتی کامل می‌شود.

اگر لایه‌های سطحی شیشه خرد شوند اما تصویر سالم بماند، نیازی به پرداخت هزینه هنگفت برای تعویض کامل نمایشگر ندارید؛ در این شرایط می‌توانید با بررسی مقاله راهنمای جامع تفاوت تعویض گلس فنی با تعویض تاچ و ال‌سی‌دی تصمیم اقتصادی درستی بگیرید.

---

۳. شاسی فلزی، تغییر شکل پلاستیک و انتقال موج شوک به BGA مادربرد

لبه گوشی تنها از شیشه تشکیل نشده است؛ فریم دستگاه (آلومینیوم سری ۶۰۰۰/۷۰۰۰ یا تیتانیوم گرید ۵) اسکلت اصلی نگه‌دارنده شاسی را شکل می‌دهد. فلزات دارای دو محدوده رفتار مکانیکی هستند:

1. تغییر شکل الاستیک (کشسانی): شاسی انرژی را می‌گیرد و به حالت اولیه بازمی‌گردد.
2. تغییر شکل پلاستیک (دائمی): شدت ضربه از حد تسلیم فلز فراتر می‌رود و فریم برای همیشه کج می‌شود.

                                    content_copy                    text       برخورد لبه گوشی با زمین (تنش متمرکز شدید)
                           │
                           ▼
          دفرمگی پلاستیک و فرورفتگی فریم فلزی
                           │
                           ▼
        انتقال بی‌واسطه موج شوک فرکانس‌بالا به شاسی
                           │
                           ▼
         پیچش میکرومتری در بستر چندلایه مادربرد (PCB)
                           │
                           ▼
  گسیختگی متالیزاسیون و شکستگی پایه‌های قلع چیپ‌های BGA

علاوه بر این، مادربرد گوشی دقیقاً از طریق پیچ‌های آلیاژی به همین لبه‌های شاسی محکم شده است. وقتی لبه ضربه می‌خورد، شاسی خم می‌شود و این خمش، برد چندلایه مدار چاپی (PCB) را در کسری از میلی‌ثانیه دچار پیچش (Torsion) می‌کند.

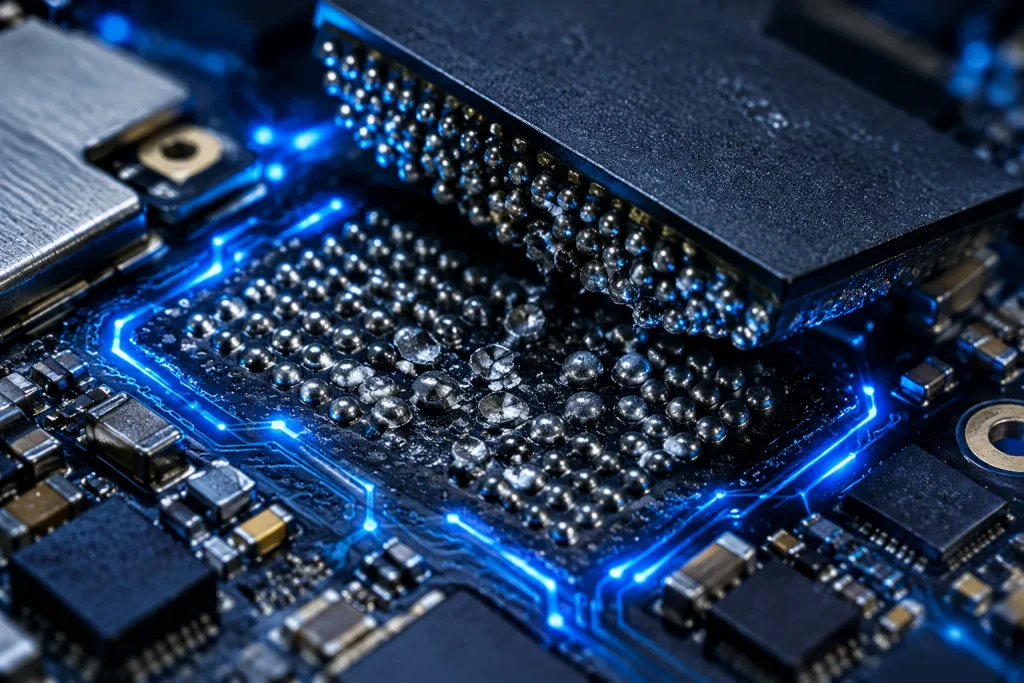

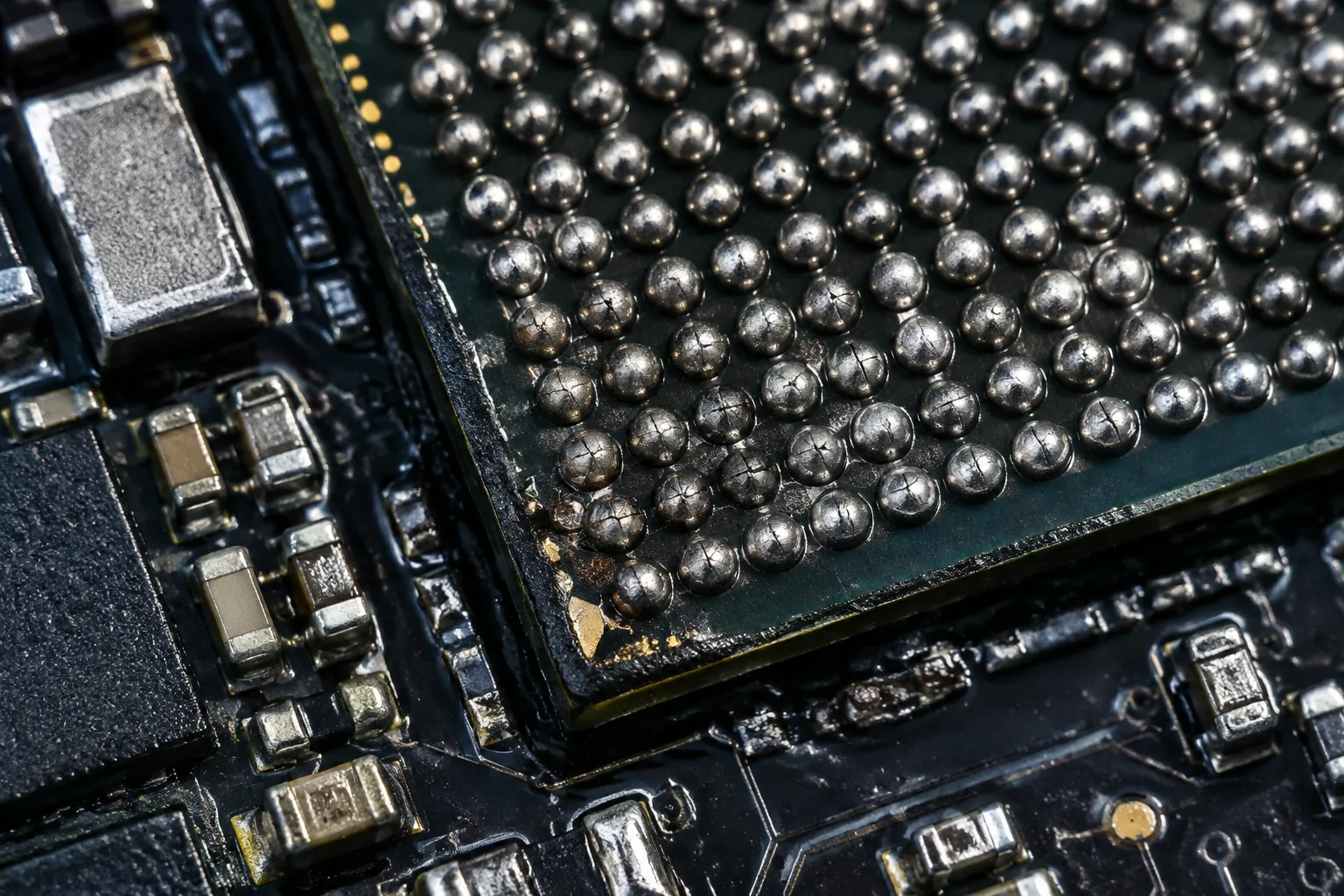

جالب است بدانید که تراشه‌های اصلی گوشی نظیر پردازنده (CPU) و حافظه ذخیره‌سازی (UFS/eMMC) از فناوری ماتریس توپ‌های قلع یا همان BGA (Ball Grid Array) استفاده می‌کنند. هزاران گوی قلع بسیار ریز به قطر ۰.۱۵ میلی‌متر تراشه را به برد متصل نگه می‌دارند. موج پیچشی ناشی از لبه، لایه ترکیبی بین‌فلزی (Intermetallic Compound Layer) را پاره می‌کند.

به همین دلیل، پس از سقوط از کناره‌ها، کاربران با مشکلاتی مانند خاموشی کامل، قطع وای‌فای، خطای بیس‌باند (پریدن آنتن) یا گیر کردن روی لوگو مواجه می‌شوند. اگر مایل هستید جزئیات این تخریب مولکولی را به طور عمیق بشناسید، حتماً مطلب تخصصی چرا ضربه به گوشی باعث آسیب پنهان مادربرد می‌شود؟ را مطالعه فرمایید.

---

۴. آسیب به فلت تصویر و فناوری‌های COP/COF نمایشگر

یکی دیگر از دلایلی که ثابت می‌کند چرا ضربه به لبه گوشی بسیار فاجعه‌بار است، به محل استقرار کابل‌های ارتباطی نمایشگر مربوط می‌شود. در گوشی‌های امروزی به منظور کاهش حاشیه‌های صفحه، از دو تکنولوژی اتصال درایور نمایشگر استفاده می‌کنند:

• Chip-on-Flex (COF): چیپست کنترلر روی فلت باریک قرار دارد و از زیر شیشه به لبه زیرین تا می‌خورد.
• Chip-on-Plastic/Polyimide (COP): لایه پلیمری نمایشگرهای منعطف OLED مستقیماً از لبه خم می‌شود تا مدار کنترلر به پشت پنل هدایت شود.

بنابراین، این نوارهای اتصالی بسیار ظریف دقیقاً در مجاورت فریم‌های لبه پایینی و کناری استقرار دارند. برخورد مستقیم لبه با کف زمین باعث فرورفتگی موضعی فریم شده و نوار فلت را قیچی یا اتصالات میکروسکوپی ACF (Anisotropic Conductive Film) را قطع می‌کند. در این وضعیت، حتی اگر شیشه بیرونی سالم بماند، خطوط عمودی سبز یا صورتی روی صفحه ظاهر می‌شوند یا نیمی از تاچ برای همیشه از کار می‌افتد.

همچنین دفرمگی لبه‌ها آب‌بندی چسب‌های دور فریم (مقاومت IP68) را به کلی نابود می‌سازد. در این سناریو، رطوبت محیط به راحتی به قطعات داخلی می‌رسد. درباره عواقب بعدی این نفوذ، در مقاله خطرات پنهان نفوذ آب به گوشی و آسیب‌های بعد از کارکرد ظاهری به تفصیل صحبت کرده‌ایم.

---

جدول مقایسه مهندسی: ضربه به لبه در مقابل ضربه به مرکز و سطح گوشی

جدول زیر نشان می‌دهد که تغییر نقطه فرود دستگاه، چگونه متغیرهای مکانیکی و میزان خسارت را به کلی متحول می‌سازد

پارامتر مهندسی / آسیب	فرود از سطح صاف (پشت / جلو)	سقوط و ضربه به لبه / گوشه گوشی	پیامد فنی در سخت‌افزار
مساحت سطح تماس (AAA)	وسیع ($۶۰ \text{ to } ۱۰۰\text{ cm}^۲$۶۰ to ۱۰۰ cm۲)	فوق‌العاده اندک ($۰.۰۲ \text{ to } ۰.۱\text{ cm}^۲$۰.۰۲ to ۰.۱ cm۲)	افزایش انفجاری مقدار تنش فشاری موضعی در لبه
میزان تمرکز تنش مکانیکی	پخش‌شده، ناچیز و گذرا	نقطه تمرکز بالا (بحرانی)	آغاز سریع ترک‌های مویی در شیشه و تغییر شکل فلز
وضعیت دفرمگی فریم (شاسی)	بسیار اندک یا صفر	دفرمگی پلاستیک و فرورفتگی شدید	فشار مکانیکی دائمی فریم روی قطعات و نمایشگر
احتمال شکستگی پایه‌های BGA	پایین (مگر در موارد خاص)	بسیار بالا به دلیل پیچش برد	خاموشی دستگاه، قطع وای‌فای، خطای شارژ و بیس‌باند
ریسک قطعی فلت ال‌سی‌دی (COF)	حداقل	حداکثر در لبه پایینی	سبز شدن نمایشگر یا عدم کارکرد تاچ
صدمه به گلس و لایه محافظ	احتمال شکستگی ۵۰٪	احتمال شکستگی فراتر از ۹۰٪	خرد شدن کامل لبه‌ها به دلیل الگوی شکست گریفیت

---

۵. علائم خاموشی و آسیب‌های پنهان پس از ضربه به کناره‌های گوشی

گاهی گوشی پس از سقوط روی کناره‌ها روشن می‌ماند، ولی در عمل دچار جراحات داخلی مرگبار شده است. تکنسین‌های تعمیرات معمولاً پس از ثبت چنین ضربه‌هایی به جستجوی نشانه‌های زیر می‌پردازند:

1. داغ شدن موضعی برد: خرد شدن پایه‌های خازن‌های SMD یا اتصال کوتاه در ریل‌های تغذیه ناشی از فشرده شدن شاسی.
2. پریدن خطوط آنتن و بیس‌باند (No Service): گسستگی قلع‌های پردازنده مودم RF که دقیقاً در نزدیک‌ترین حاشیه برد به فریم فلزی لحیم شده است.
3. ریستارت ناگهانی روی فشار دست: وقتی گوشی را در دست فشار می‌دهید و ریست می‌شود، نشان می‌دهد ترک‌های زیر چیپ پردازنده با کوچک‌ترین انحنای بدنه قطع و وصل می‌گردند.
4. نقاط سیاه روی نمایشگر (Ink Bleed): نشت لایه آلی پیکسل‌های OLED که بر اثر له‌شدگی لبه فریم به وجود می‌آید.

در صورت مشاهده هر یک از این علائم هشداردهنده، باید از ادامه شارژ یا فشار آوردن به بدنه خودداری کنید و دستگاه را مستقیماً جهت بررسی زیر لوپ و عیب‌یابی با منبع تغذیه به بخش تعمیرات تخصصی موبایل فریدون برسانید تا از سوختگی کامل مدار چندلایه جلوگیری شود.

---

۶. راهکارهای مهندسی برای خنثی‌سازی ضربات به لبه گوشی

برای به دام انداختن این انرژی ویرانگر و محافظت از این نقاط حساس، باید اقدامات پیشگیرانه مؤثری به کار بگیرید:

• استفاده از قاب‌های دارای کپسول هوایی (Air Cushion): کیس‌هایی که در گوشه‌ها مجهز به بالشتک هوا هستند، زمان توقف ضربه ($\Delta t$Δt) را طولانی می‌کنند. بر اساس قانون تکانه ($F = \Delta p / \Delta t$F=Δp/Δt)، افزایش زمان برخورد، نیروی وارده به شاسی را تا ۷۰ درصد کاهش می‌دهد.
• محافظت با گلس‌های لبه‌منحنی تمام چسب (Full Glue): محافظ‌هایی که حاشیه مشکی تقویت‌شده دارند از تمرکز تنش اولیه روی شیشه اصلی جلوگیری می‌کنند.
• بررسی عدم تاب‌برداشتن فریم: هرگز گوشی دارای فریم تاب‌برداشته را بدون صافکاری اصولی استفاده نکنید؛ زیرا شاسی تاب‌دار پیوسته به مادربرد نیرو وارد می‌کند.

شما می‌توانید برای بررسی و خرید کاورهای استاندارد ضدضربه و لوازم محافظتی اورجینال، مستقیماً از بخش فروشگاه لوازم جانبی موبایل فریدون دیدن فرمایید.

---

سوالات متداول (FAQ)

۱. چرا ضربه به لبه گوشی حتی با وجود قاب معمولی باعث شکستن ال‌سی‌دی شد؟

قاب‌های ژله‌ای معمولی یا فوق‌باریک ضخامت کافی برای جذب موج شوک ندارند. در لحظه سقوط، ماده سیلیکونی باریک فشرده می‌شود و تمام موج ضربه نقطه‌ای را به فریم فلزی دستگاه تحویل می‌دهد؛ در نتیجه، نمایشگر از ناحیه فلت یا لبه شیشه می‌شکند.

۲. اگر بعد از ضربه به گوشه، تصویر گوشی برود اما زنگ بخورد مشکل چیست؟

این نشانه بیانگر سلامت پردازنده و بخش شارژ است، اما پنل OLED از داخل شکسته یا فلت رابط تصویر (COF) در لبه قطع شده است. در این حالت نیاز به تعویض کامل تاچ و ال‌سی‌دی خواهید داشت.

۳. آیا ممکن است گوشی بر اثر ضربه به لبه دچار انحراف شاسی شود اما کار کند؟

بله، شاسی فلزی وارد فاز تغییر شکل پلاستیک شده است. هرچند گوشی در حال حاضر کار می‌کند، اما مادربرد زیر کشش فیزیکی مداوم قرار دارد و ممکن است با کوچک‌ترین تغییر حرارت در آینده خاموش شود.

---

جمع‌بندی نهایی

در این بررسی علمی فهمیدیم که چرا ضربه به لبه گوشی بسیار خطرناک‌تر از فرود تخت دستگاه است. کاهش مساحت برخورد تنش‌های نقطه‌ای فوق‌العاده مخربی می‌سازد که فریم فلزی را خم کرده و اتصالات حساس ماتریس BGA مادربرد و فلت‌های حیاتی نمایشگر را متلاشی می‌کند.

بهترین رویکرد برای پیشگیری، تجهیز گوشی به قاب‌های استاندارد تقویت‌شده در گوشه‌ها و اجتناب از فشارهای جانبی به شاسی است. چنانچه گوشی شما پس از یک برخورد محکم لبه‌ای دچار ایراد در آنتن‌دهی، ریستارت‌های مکرر یا خطوط روی تصویر شد، کارشناسان ما در مرکز فنی فریدون‌شاپ در قهدریجان آماده‌اند تا با تجهیزات پیشرفته تشخیصی، سلامت برد و نمایشگر دستگاه شما را تضمین کنند.
